원활한 냉장 철강 파이프
제품 세부정보
원활한 냉장 철강 파이프
,냉간 압연 스틸 튜브
,보증을 가진 매듭 없는 철 파이프

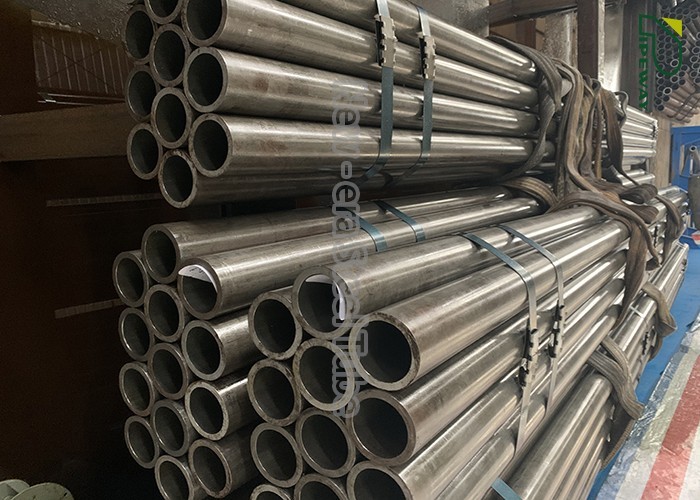

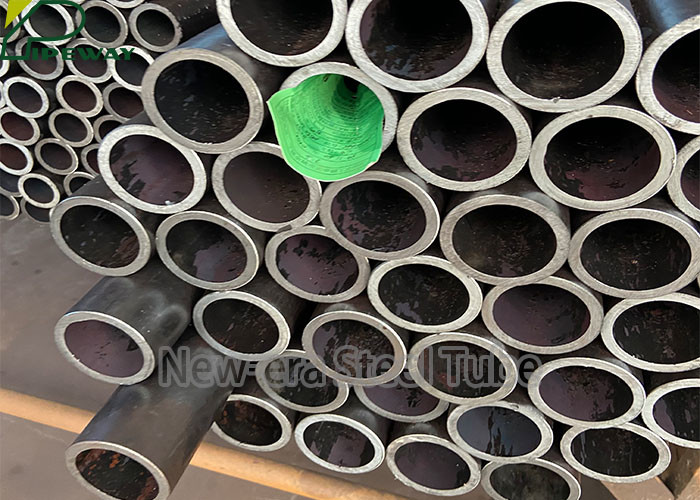

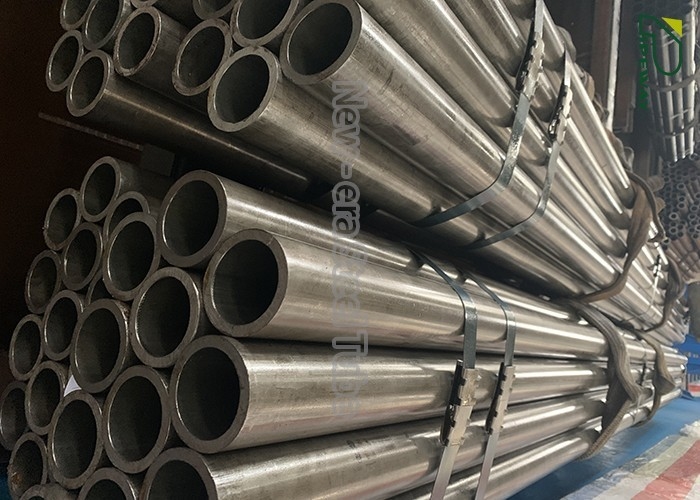

이음매 없는 냉간 인발 강관
이음매 없는 냉간 인발 강관은 냉간 인발 공정을 통해 제조된 고정밀 이음매 없는 강관의 일종입니다. 이 공정은 이음매 없는 강철 쉘(열간 압연 또는 압출)을 다이와 맨드릴 위로 실온에서 당겨(인발) 직경과 벽 두께를 정밀한 치수로 줄이는 과정을 포함합니다.
이 방법은 열간 마감 파이프에 비해 우수한 표면 마감, 더 엄격한 치수 공차, 향상된 기계적 특성 및 더 균일한 미세 구조를 가진 파이프를 생산합니다. 고정밀도, 강도 및 신뢰성이 필요한 응용 분야에 널리 사용됩니다.
주요 특징 및 장점:
-
우수한 표면 마감: 매끄럽고 깨끗한 표면으로 스케일이나 결함이 최소화됩니다.
-
높은 치수 정확도: 외경(OD) 및 벽 두께(WT)에 대한 매우 엄격한 공차.
-
향상된 기계적 특성: 냉간 가공 공정은 항복 강도와 인장 강도를 크게 증가시킵니다.
-
향상된 가공성: 균일하고 종종 어닐링된 구조는 후속 가공 작업에 이상적입니다.
-
다양한 응용 분야: 정밀 기계, 유압 및 공압 실린더, 자동차 부품, 베어링 슬리브 및 중요한 구조 부품에 사용됩니다.
1. 일반적인 재료 / 등급
이음매 없는 냉간 인발 파이프는 일반적으로 탄소강 및 합금강으로 만들어집니다. 가장 일반적인 표준 사양은 다음과 같습니다.
-
ASTM A519: 이음매 없는 탄소강 및 합금강 기계 튜브에 대한 표준 사양. 이것은 냉간 인발 기계 튜브에 대한 가장 널리 사용되는 표준입니다.
-
ASTM A106: 고온 서비스용 이음매 없는 탄소강 파이프에 대한 표준 사양(마감을 위해 냉간 인발 가능).
-
DIN 2391: 이음매 없는 정밀 강관에 대한 독일 표준 - 파트 1: 냉간 인발 튜브.
-
JIS G3445: 기계 구조용 탄소강 튜브에 대한 일본 산업 표준.
-
-
일반 등급:
-
탄소강: 1020, 1025, 1026, 1045, C45 (1.0503), ST52 (1.0570)
-
합금강: 4140, 4130, 4340, 8620, 42CrMo4 (1.7225), 34CrMo4 (1.7220)
-
베어링 강: 100Cr6 (1.3505, AISI 52100)
2. 화학적 조성
화학적 조성은 등급에 따라 크게 다릅니다. 다음은 일반적인 예입니다.
| 등급 / 표준 | 탄소(C) | 망간(Mn) | 인(P) 최대 | 황(S) 최대 | 규소(Si) | 기타 원소 |
|---|---|---|---|---|---|---|
| ASTM A519 1020 | 0.18-0.23% | 0.30-0.60% | 0.040% | 0.050% | 0.10-0.30% | - |
| ASTM A519 1045 | 0.43-0.50% | 0.60-0.90% | 0.040% | 0.050% | 0.10-0.30% | - |
| ASTM A519 4130 | 0.28-0.33% | 0.40-0.60% | 0.035% | 0.040% | 0.15-0.35% | 크롬(Cr): 0.80-1.10%, 몰리브덴(Mo): 0.15-0.25% |
| DIN 2391 St52 | ≤ 0.22% | 1.00-1.60% | 0.045% | 0.045% | - | - |
| 42CrMo4 (1.7225) | 0.38-0.45% | 0.60-0.90% | 0.025% | 0.035% | 0.15 |
3. 기계적 특성
냉간 인발 공정은 강철을 가공 경화시켜 강도를 크게 향상시킵니다. 최종 특성은 열처리(예: 어닐링, 노멀라이징, 퀜칭 및 템퍼링)를 통해 추가로 조정할 수 있습니다.
| 등급 / 표준 | 항복 강도(최소) | 인장 강도 | 연신율(최소) | 경도 |
|---|---|---|---|---|
| ASTM A519 1020 | 415 MPa (60 ksi) | 483 MPa (70 ksi) | 10% | ~ 85 HRB |
| ASTM A519 1045 | 515 MPa (75 ksi) | 585 MPa (85 ksi) | 8% | ~ 95 HRB |
| ASTM A519 4130 | 435 MPa (63 ksi) | 560 MPa (81 ksi) | 15% | ~ 90 HRB |
| DIN 2391 St52 | 510 MPa | 630 - 780 MPa | 10% | - |
| 42CrMo4 (어닐링) | ~ 650 MPa | ~ 900 MPa | ~ 14% | ~ 270 HB |
특성에 대한 중요 참고 사항:
태그: 이음매 없는 강관, 냉간 인발 강관
-
"인발 상태" vs. "열처리": 위의 값은 "인발 상태"에 대한 일반적인 값입니다. 열처리는 이러한 특성을 크게 변경할 수 있습니다. 예를 들어, 퀜칭 및 템퍼링된 4140 튜브는 965 MPa (140 ksi)를 초과하는 항복 강도를 얻을 수 있습니다.
-
-
이방성: 냉간 인발은 방향성을 생성합니다. 기계적 특성은 일반적으로 횡 방향(튜브의 길이 방향)에 비해 종 방향(튜브의 길이)에서 더 높습니다.
-
-
사양 적용: 필요한 기계적 특성은 항상 구매 사양(예: ASTM A519, DIN 2391-1) 및 주문된 특정 등급에 의해 정의됩니다.
-
DIN2391 정밀 이음매 없는 스틸 튜브
Product Name: DIN2391 Cold Drawn Precision Seamless Steel Tube Material: ST35, ST45, ST52 Size Range: OD: 6-88mm, WT: 1-15mm, Length: 5.8m/6m, maximal 11.8m Delivery Condition: BK, BKW, BKS, GBK, NBK Application: For high precision purpose, auto industry, like manipulator, Shock Absorber, Transmission Shaft, Steering Gear, Car Frame, etc. Stable Quality with Comeptitive Price. NBK(Bright Annealing) Heat Treatment, Surface is clean and smooth, without oxide scale Good -
SAE4130 연마 유압 실린더 원활한 스틸 튜브
Product Name: SAE4130 ASTM A519 CW / SR Seamless Mechanical Tubing Honing Round Steel Tubing Size Range: OD: 40-500mm, WT: 1-30mm, Length: 5.8m/6m, maximal 11.8m Product Name ASTM A519 CW / SR Seamless Cold Drawn Honing Steel Tubing Material St35, St45, St52, E355, E255, 1020, 1045, 4130 Delivery Condition CW, SR Standard DIN2391 / EN10305-1 / ASTM A519 / GB3639 Size Range OD: 40-500mm, WT: 1-30mm Application High precision purpose, auto parts, oil cylinder, etc Round Billet -
E255 / St45 / 1020 밝은 소둔 냉간 압연 강관
Product Name: E255 / St45 / 1020 Bright Annealing Precision Cold Rolled High Precision Seamless Steel Pipe Material: E235 , E255 , E355, St35, St45, St52, 1010, 1020, 4130 Size Range: OD: 6-88mm, WT: 1-15mm, Length: 5.8m/6m, maximal 11.8m Delivery Condition: +C, +LC, +SR, +A, +N Application: Fuel injection Pipe, Oil flow pipeline Automobile and motorcycle Shock Absorber Pipe Seat lifter Pipe Hydrau-cylinder Pipe Bicycle frame steel pipes Mechanical steel pipes for auto and -
까만 교련 막대 이음새가 없는 교련 관 높은 포용력 3 - 11.8m 길이 2 - 15m WT 크기
XJY750 XJY850 wire-line drill pipes , Seamless cold drawing pipes for drill rod 1. Product Name: XJY850 Seamless Steel Tubing wire-line drill rods 2. Size Range: OD: 45-114.3m, WT: 2-15mm, Length:3m,3.06m 5.8m/6m, maximal 11.8m 3. Stable Quality with Comeptitive Price 4. Protective Atmosphere Heat Treatment, Surface is clean and smooth, without oxide scale 5. Good Extending and Bending Ability, Longer Work Life Product Name Seamless Steel Tubing wire-line drill rods Material
